Sónar Multihaz

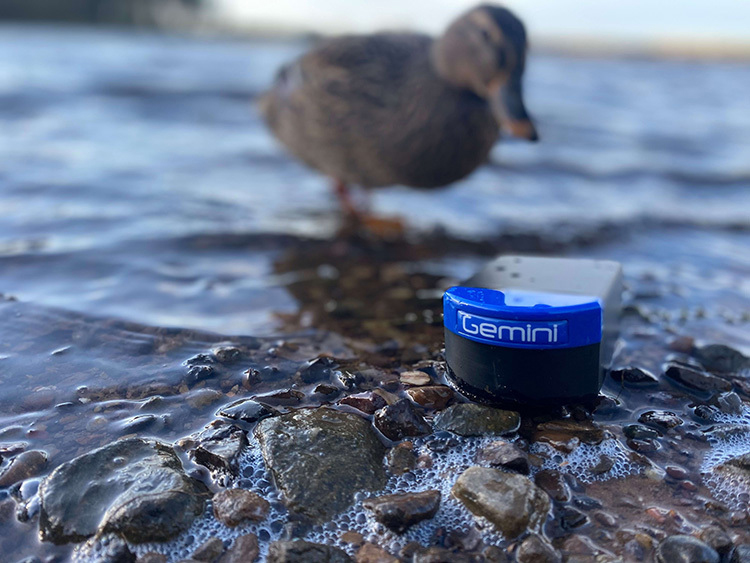

MicronGemini 720s
Sónar Multihaz en tiempo real micro

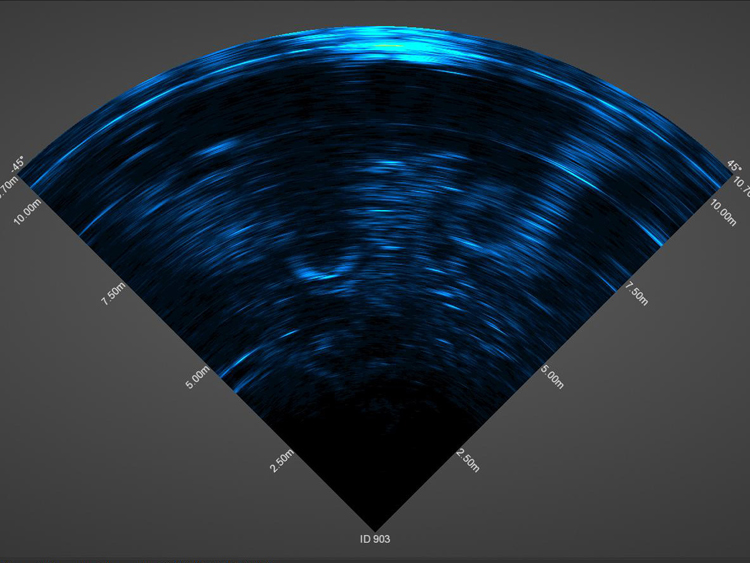

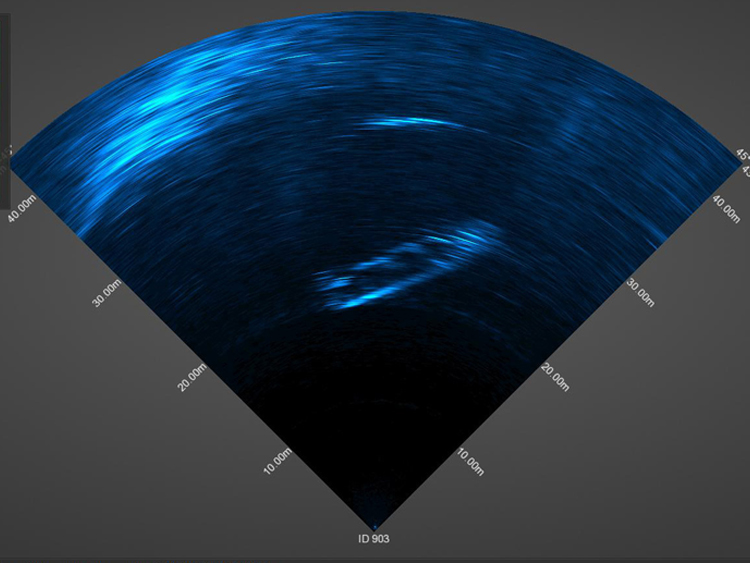

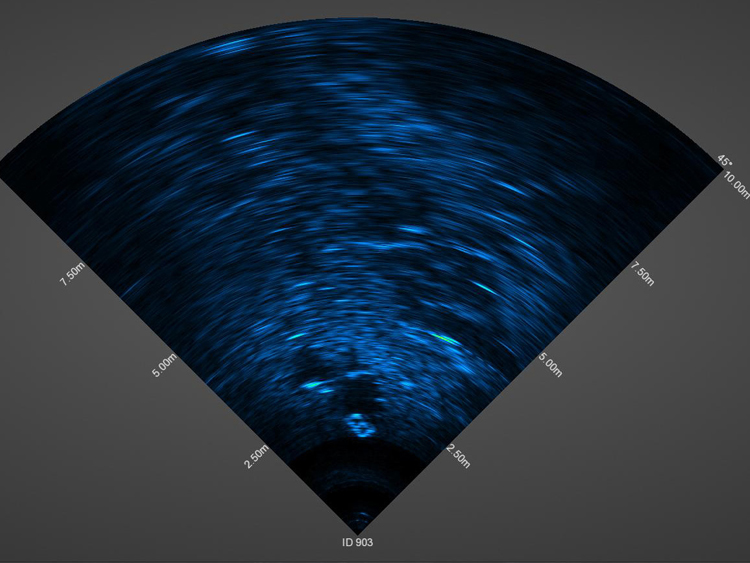

MicronGemini 720s es la última incorporación a la familia de productos de Tritech y ofrece imágenes de sónar potentes en tiempo real en el cuerpo de un Gemini 720im. Con una calidad de imagen muy mejorada, un campo de visión horizontal de 90 y un alcance de 50 m, MicronGemini 720s ofrece navegación y evitación de obstáculos rentables para ROV y AUV pequeños.
Con la electrónica de procesamiento avanzada de Tritech, MicronGemini 720s funciona a 720 kHz para producir imágenes de una claridad excepcional. El sistema se beneficia de 128 haces y una resolución angular efectiva de 0,7.
El MicronGemini 720s viene con un sensor de presión incorporado que proporciona una lectura de profundidad, así como AHRS opcional.

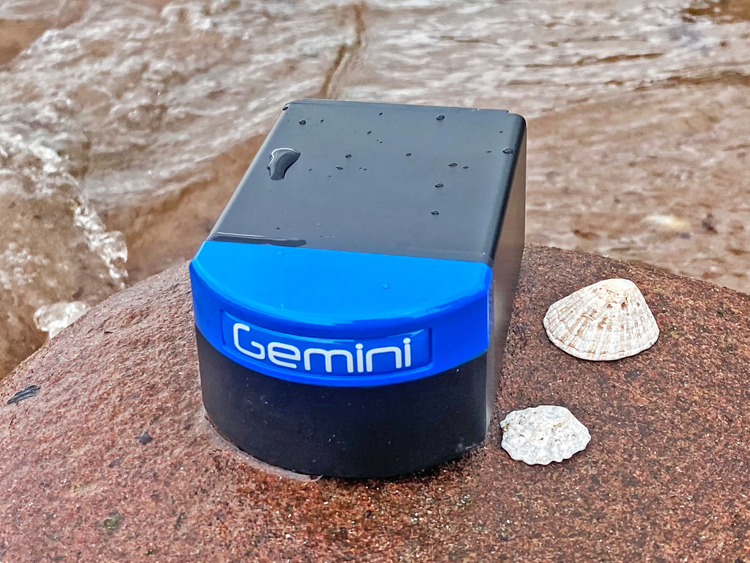

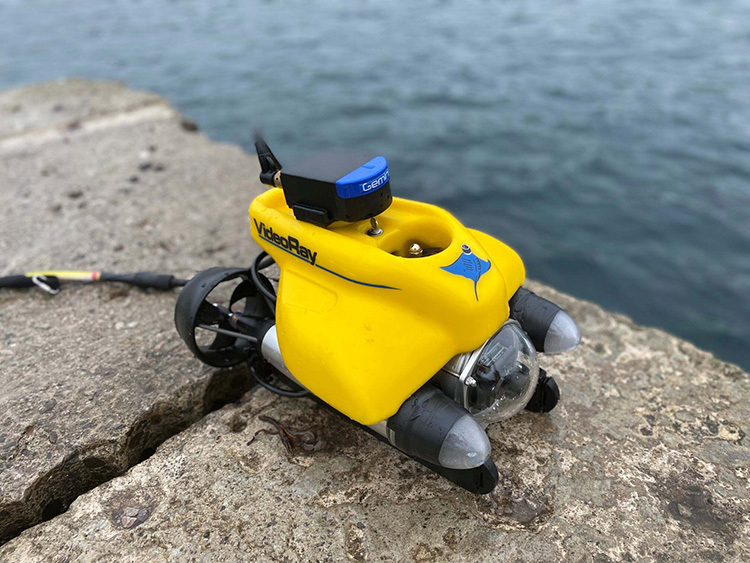

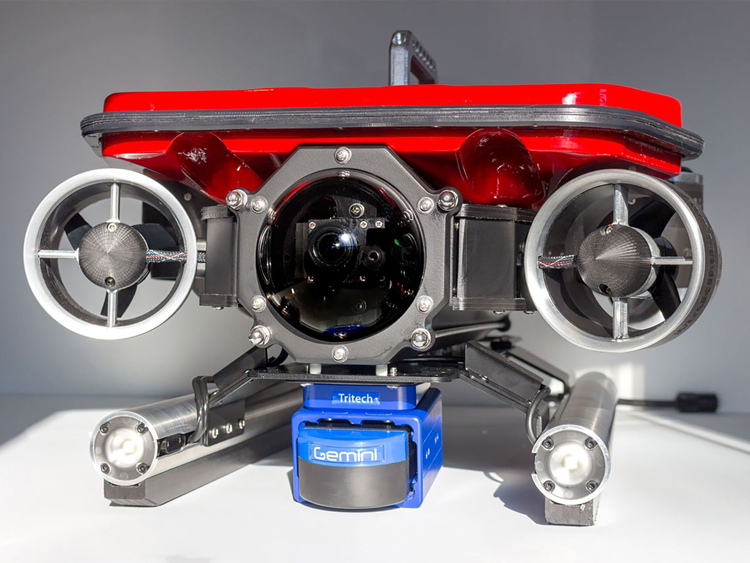

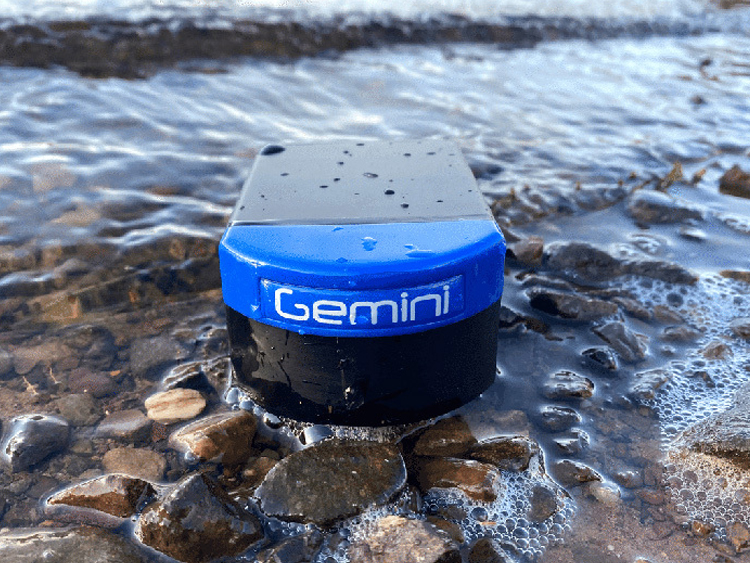

El MicronGemini 720s tiene dimensiones increíblemente compactas y es ideal para aplicaciones de micro ROV/AUV cuando se requieren imágenes similares a videos en tiempo real y donde el espacio es restringido o el peso es crítico.
DESCARGAS - Fichas técnicas
CARACTERÍSTICAS
- Muy compacto y ligero
- Campo de visión horizontal de 90°
- Comunicaciones Ethernet y serie
- Puerto auxiliar serie
- Baja potencia
- Velocidad de actualización de 20 Hz
- Profundidad nominal de 300 m o 750 m
- Procesamiento CW y CHIRP
- Sensor integrado para lectura de profundidad y temperatura.
- AHRS incorporado opcional

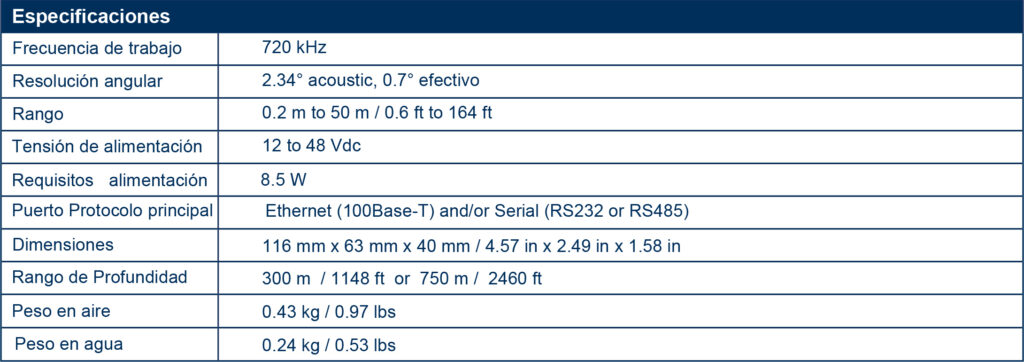

ESPECIFICACIONES
| MICRONGEMINI 720s | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Frecuencia de trabajo | 720 kHz | |||||||||||||
| Resolución angular | 2.34° acústico, 0.7° efectivo | |||||||||||||
| Rango | 0.2 m a 50 m / 0.6 ft a 164 ft | |||||||||||||
| Tensión de alimentación | 12 a 48 Vdc | |||||||||||||
| Requisitos de alimentación | 8.5 W | |||||||||||||
| Puerto Protocolo Principal | Ethernet (100Base-T) y/o Serial (RS232 or RS485) | |||||||||||||
| Dimensiones | 116 mm x 63 mm x 40 mm / 4.57 in x 2.49 in x 1.58 in | |||||||||||||
| Rango de Profundidad | 300 m / 1148 ft o 750 m / 2460 ft | |||||||||||||
| Peso en aire | 0.43 kg / 0.97 lbs | |||||||||||||
| Peso en agua | 0.24 kg / 0.53 lbs |

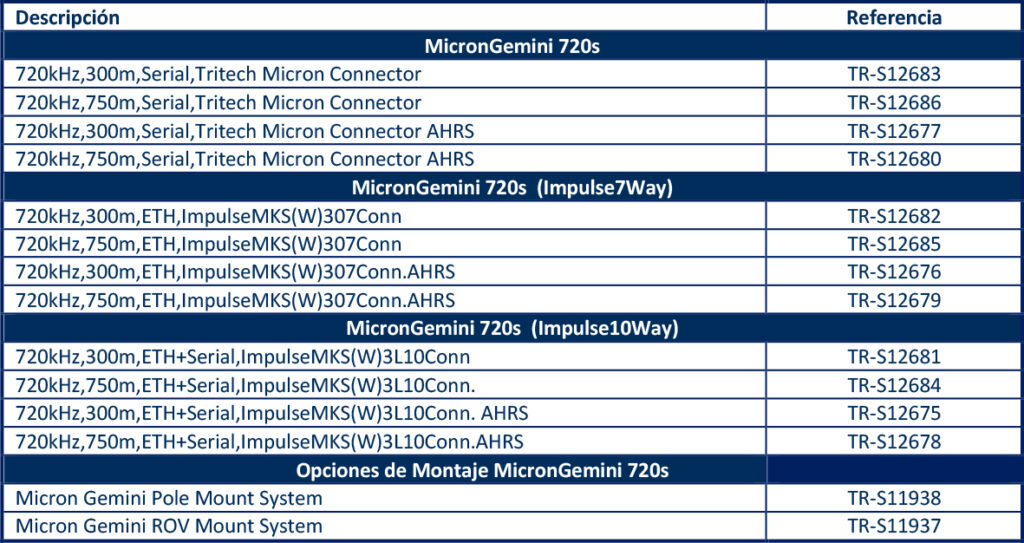

REFERENCIAS
| DESCRIPCIÓN | REFERENCIA | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MicronGemini 720s | ||||||||||||
| 720kHz,300m,Serial,Tritech Micron Connector | TR-S12683 | |||||||||||
| 720kHz,750m,Serial,Tritech Micron Connector | TR-S12686 | |||||||||||
| 720kHz,300m,Serial,Tritech Micron Connector AHRS | TR-S12677 | |||||||||||
| 720kHz,750m,Serial,Tritech Micron Connector AHRS | TR-S12680 | |||||||||||
| MicronGemini 720s (Impulse7Way) | ||||||||||||
| 720kHz,300m,ETH,ImpulseMKS(W)307Conn | TR-S12682 | |||||||||||
| 720kHz,750m,ETH,ImpulseMKS(W)307Conn | TR-S12685 | |||||||||||
| 720kHz,300m,ETH,ImpulseMKS(W)307Conn.AHRS | TR-S12676 | |||||||||||
| 720kHz,750m,ETH,ImpulseMKS(W)307Conn.AHRS | TR-S12679 | |||||||||||
| MicronGemini 720s (Impulse10Way) | ||||||||||||
| 720kHz,300m,ETH+Serial,ImpulseMKS(W)3L10Conn | TR-S12681 | |||||||||||
| 720kHz,750m,ETH+Serial,ImpulseMKS(W)3L10Conn | TR-S12684 | |||||||||||
| 720kHz,300m,ETH+Serial,ImpulseMKS(W)3L10Conn. AHRS | TR-S12675 | |||||||||||
| 720kHz,750m,ETH+Serial,ImpulseMKS(W)3L10Conn.AHRS | TR-S12678 | |||||||||||
| Opciones de Montaje MicronGemini 720s | ||||||||||||
| Micron Gemini Pole Mount System | TR-S11938 | |||||||||||
| Micron Gemini ROV Mount System | TR-S11937 |
